„Tornádó” a Dunán

2021. május 14. 10:54

Nem, nem jött létre a Duna vonalában pusztító erejű forgószél – ellenben szolgálatba állt a Tűzmadár elnevezésű járőrhajó, ezen pedig a tűzoltó technika részét képezi a TFT Tornado RC távvezérelhető vízágyú, amelyet a SziFire Kft. szállított. Lássuk, mit érdemes tudni erről.


A Dunán szolgálatot teljesítő, április 30-án átadott Tűzmadár és négytagú legénysége elsődlegesen a veszélyes áruk vízi szállítását fogja ellenőrizni, ám természetesen, ha úgy hozza a szükség, műszaki mentés és tűzoltás esetén is képesek beavatkozni.

Ami a mi szempontunkból igazán érdekes, az a tűzoltó technika, ennek is egy, a SziFire Kft. által szállított része, a joystick távkezelővel működtetett TFT gyártmányú Tornado RC távvezérehető vízágyú MAX-MATICTM MD-ERP-28A automata vízágyú fejjel, melynek vízellátásáról egy Rosenbauer FOX kismotorfecskendő gondoskodik.

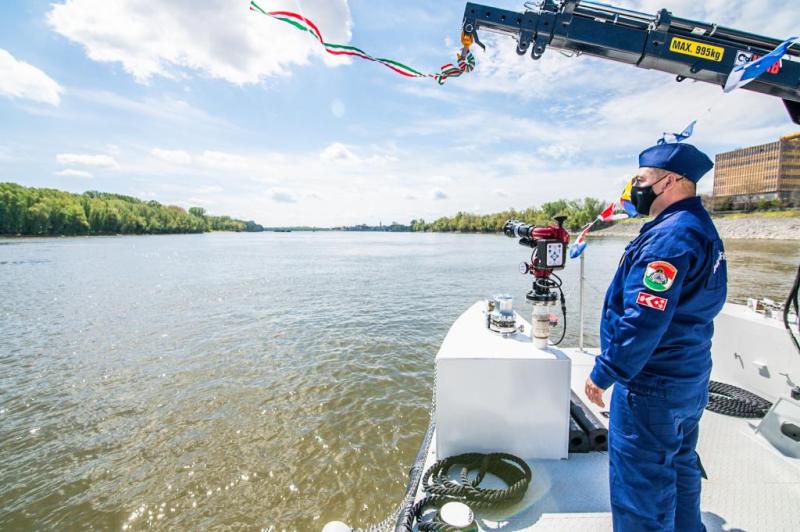

A TORNADO RC vízágyú a Tűzmadár fedélzetén (a kép jobb oldalán, piros színben)



A TFT szortimentje

A Task Force Tips – ismertebb nevén TFT – a világ egyik legnagyobb sugárcső- és vízágyúgyártója, az USA-ban piacvezető.

A cég járműre szerelhető vízágyúinak méretsorozata a következő:

  1. EF1 (STROM) 760 l/perc (A Védelem online-on itt és itt olvashatunk róla)
  2. TORNADO 2000 l/perc
  3. HURRICANE 4500 l/perc
  4. TYPHON 6000 l/perc
  5. MONSOON 7600 l/perc
  6. TSUNAMI 30 000 l/perc

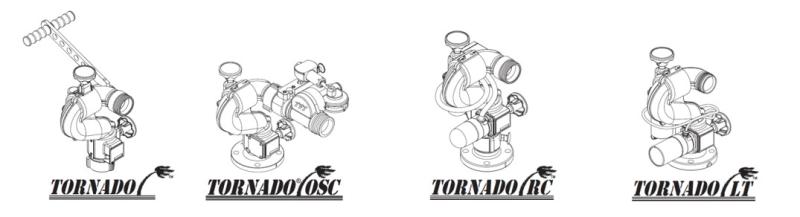

A TORNADO-változatok

A TORNADO vízágyú a TFT méretsorában a második. Az amerikai megközelítésben kisebb tűzoltó gépjárműveken és hajókon alkalmazzák, lökhárító, és tető (fedélzeti) vízágyúként – négy változatban:

A TORNADO változat a legegyszerűbb, egy irányító rúddal mozgatható és pozíciója mind vízszintes, mind függőleges irányban forgatógombokkal rögzíthető.

A TORNADO OSC vízszintesen és függőlegesen kézi kerék által működtetett önzáró hajtóművel mozgatható. A vízágyú kimenetére egy oszcilláló mozgást végző fej van felszerelve, amelyet a vízágyún áthaladó víz által hajtott motor működtet. Az oszcilláció kúpszöge 0-40 fokig állítható. A oszcillációs motor működéséhez legalább 650 l/perc vízáramlás szükséges. Az oszcilláció mértékét az átáramló víz mennyisége szabályozza.

Vízmennyiség
[l/perc]

Oszcilláció
[ciklus/perc]

650

8

1000

13

1500

21

2000

28

A TORNADO és a TORNADO OSC vízágyúk 360o-ban folyamatosan körbeforgathatók.

A TORNADO RC elektromosan távvezérelhető vízágyúcsalád a TFT „SMART STREAM” távvezérlő rendszerével távműködtethető, A „SMART STREAM” egy SAE J1939 szabvány szerinti CANbus rendszer. Az RC vízágyúk saját kezelőállomással rendelkeznek, így közvetlenül is működtethetők.

A TORNADO LT tulajdonképpen az RC speciális változata alacsonyabb építési magassággal rendelkezik, és nincs rajtuk saját kezelőegység. Mivel nincs rajta kezelőegység, ezért a rádiós távvezérlés paneljét és antennáját nem lehet beépíteni, emiatt rádiós távvezérléssel nem lehet használni. Az LT változatot elsősorban lökhárító vízágyúként szokták alkalmazni.

Valamennyi TORNADO vízágyúra vonatkozó általános jellemzők:

  • Maximális térfogatárama: 2000 l / perc,
  • Maximális üzemi nyomása: 14 bar,
  • Névleges belső átmérő: 2 1/4 inch (57 mm)
  • Legkisebb áramlási keresztmetszet: 24,5 cm2
  • Beépített áramlás kiegyenlítő
  • Nyomásveszteség a vízágyún: 1,3 bar (2000 l / perc térfogatáramnál)
  • Függőleges mozgástartomány: felfelé 90°, lefelé 45°.
  • Anyagok: Kemény eloxált bevonatú ANSI 356-T6 szerinti alumínium ötvözet, belül és kívül ezüst, vagy piros színű porszórt bevonattal. Rozsdamentes acél. Nylon.


Beépített áramláskiegyenlítő, áramláslaminalizáló



A TORNADO RC

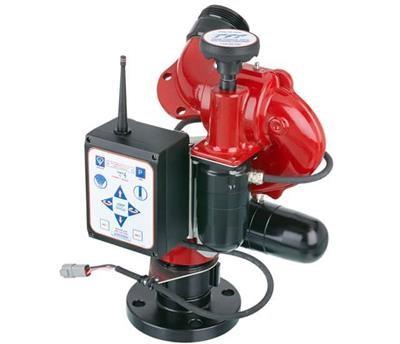

A TŰZMADÁR őrhajóba épített  Tornado RC Y2-E52A-Z vízágyú

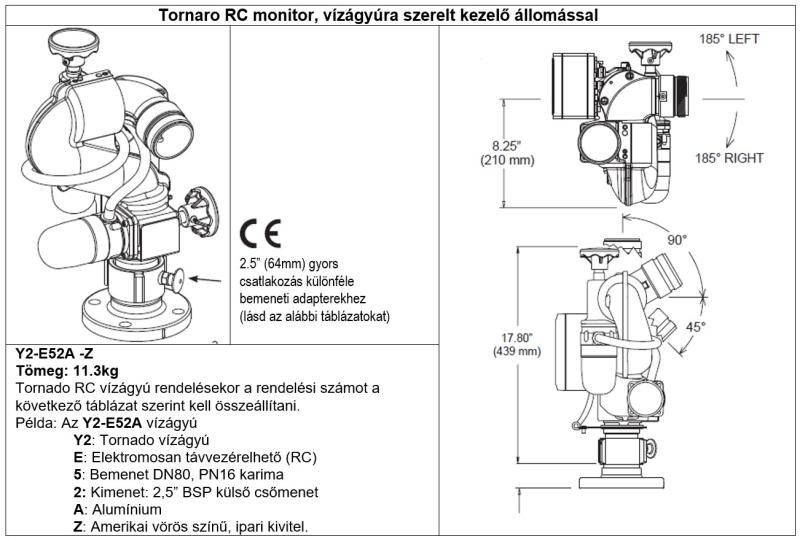

Főbb jellemzők (az általános jellemzőkön kívül):

  • Függőleges mozgástartomány: felfelé 90°, lefelé 45°. A terepen való mozgáskor ez korlátozható: felfelé 45° és lefelé 20°.
  • Vízszintes mozgástartomány 370° (középső helyzettől mindkét oldalra 185°). A terepen való mozgáskor ez szintén korlátozható 180°-ra (középső helyzettől mindkét oldalra 90°).
  • Az elektromos rendszer 12 / 24 V egyenárammal működik, a tápfeszültség kiválasztása automatikus.
  • A vízágyún lévő saját kezelőegység doboza vízálló kivitelű. Fedőlapja egy buborékkapcsolós kezelő állomás, amelyről a vízágyú, és a rászerelt vízágyúfej minden funkciója működtethető.
  • A vezérlődobozban találhatok a vízágyú és a vízágyúfej motorvezérlő áramkörei, és a kommunikációs panel. A vezérlődobozba a kábelek vízzáró tömszelemcén keresztül vannak bekötve.
    • A motorvezérlés helyzetjeladóval és túláramkorlátozással (mechanika védelme a végállásokban) rendelkezik. A motorok a vezérlő dobozhoz gyárilag szerelt kábellel csatlakoznak.
    • A kommunikációs panel a külső kezelőszervekkel való együttműködésért felelős. A vezérlődoboz a kezelőszervek jelét és a tápfeszültséget egy rövid kábelen lévő 4 pólusú vízzáró dugaljon fogadja.
  • A vízágyú mozgatómotorjai vízálló kivitelűek és kézi vészműködtető gombbal rendelkeznek
  • A vezérlő dobozból kijövő rövid, 6 eres kábel végén lévő vízzáró dugalj fogadja a vízágyúfej kábelén lévő 6 pólusú dugaszt.

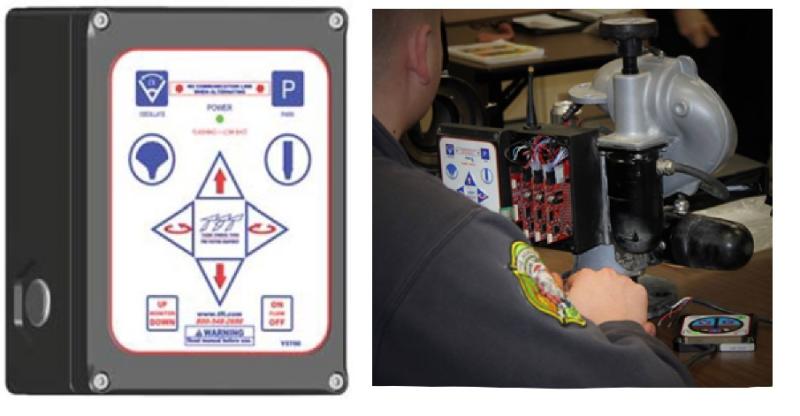

A vízágyú saját kezelőállomása, buborékfóliás kezelőfelülettel (balra) / A saját kezelőállomása belülről (jobbra). Jól látható a 3 db motorvezérlő panel, és baloldalt a kommunikációs panel. A rádiós távvezérlés panelja a kommunikációs panel nem látható oldalán van.

A vízágyú többféle bemeneti csatlakozással rendelhető. Az európai változatok vízágyúfej kimenő csatlakozása 2,5 hüvelykes külső csőmenet, de rendelhető 1,5 hüvelykes menettel is.

Bemenetek:

1) 2.5"-7.5 NH belső tömlőmenet
2) 2.5"-11 BSPT belső csőmenet
3) 2.0"-11 BSPT belső csőmenet
5) DN80, PN16 csőkarima

6) 2.5" ANSI 150 csőkarima
7) 2.5"-8 NPT belső csőmenet
8) 2.0"-11.5 NPT belső csőmenet
9) 3.0" -8 NPT belső csőmenet
0) 3.0" ANSI 150 csőkarima (Rigid)
F) 2.5" ANSI 150 csőkarima (Rigid)
H) 2.0”-11.5 NPT csőmenet
L) TFT Code-RLF*
V) VUM karima**

Kimenetek:

1) 2.5"-7.5 NH külső tömlőmenet
2) 2.5"-11 BSP külső csőmenet
3) 1.5"-11 BSP külső csőmenet

4) 1.5"-9 NH külső tömlőmenet
8) 1.5"-es speciális
9) 2.5"-es speciális

Alumínium

Opcionális:
-Z) ipari kivitel
„American Red” színű külső-belső színterezés (Az alapkivitel ezüst színű)

Csatlakozó menetek, karimák:
  • NH menet: Amerikai tűzoltó tömlő csatlakozó menet az NFPA 1963 szabvány szerint
  • NPT menet: Amerikai csőmenet az ANSI/ASME B1.20.1 szabvány szerint
  • BSP menet: Európai csőmenet az MSZ EN ISO 228, illetve az MSZ EN 10226 szabványok szerint
  • ANSI csőkarima: Amerikai csőkarima ANSI/ASME B16.5 szabvány szerint
  • DN csőkarima: A vonatkozó MSZ és DIN szabványoknak megfelelő csatlakozási méret

A Magyarországon használatos csatlakozók, karimák vastagítással jelölve.

Speciális TFT csatlakozások:

  • *Code-RLF: A TFT EXTEND-A-PIPE vízágyú kiemelőhöz való speciális csatlakozás
  • **VUM karima: Karima a TFT VUM Vízágyú Alatti Szelephez

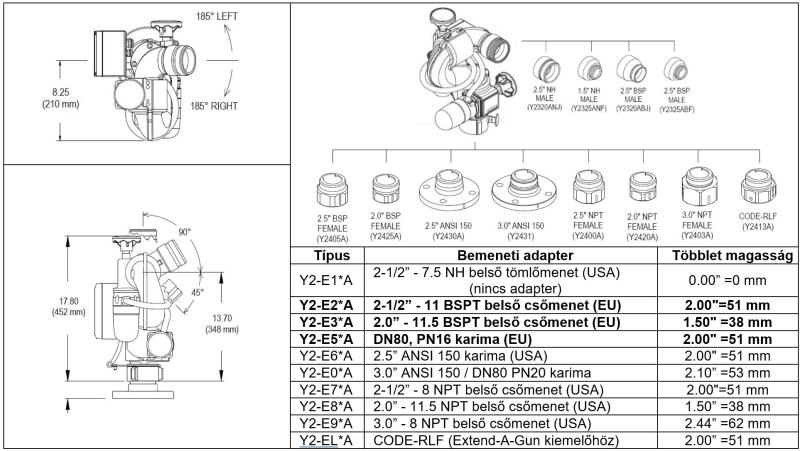

Bemeneti csatlakozások

A TORNADO RC vízágyúk különféle bemeneti csatlakozókkal készülnek. Az alap modell (Y2-E1*A) NFPA 1963 szabvány szerinti belső tömlő csatlakozó menettel készül. A vízágyút általában fém csövekre szerelik, melyek menetes vagy karimás csatlakozással rendelkeznek. A gyors és egyszerű csatlakoztatás a csőcsatlakozáshoz, illetve a vízágyúhoz illeszkedő gyors csatlakozású adapterekkel van megoldva. Az adapter a vízágyú részét képezi, azzal együtt kell megrendelni. A bemeneti adaptereket a vízágyú kézikönyve szerint kell felszerelni, hogy a TORNADO RC vízágyú a kívánt irányba mutasson. Az adapterek befolyásolják a magasságot, lásd az alábbi táblázatot.



Kimeneti csatlakozások

A TORNADO RC vízágyúk kimenete amerikai és európai előírások szerinti külső csőmenettel rendelhető 1,5 és 2,0 hüvelykes méretben. A csatlakozás gyárilag szerelt adapterekkel van kialakítva. A kimeneti csatlakozás a vízágyú részét képezi, azzal együtt kell megrendelni.



Magyarországi felhasználásra 6 típus javasolható:

Típus

Bemeneti csatlakozás

Kimenet

Y2-E22A, Y2-E22A-Z

2-1/2” - 11 BSPT belső csőmenet

2-1/2"-11 BSP külső csőmenet

Y2-E23A, Y2-E23A-Z

2-1/2” - 11 BSPT belső csőmenet

1-1/2"-11 BSP külső csőmenet

Y2-E32A, Y2-E32A-Z

2.0” - 11 BSPT belső csőmenet

2-1/2"-11 BSP külső csőmenet

Y2-E33A, Y2-E33A-Z

2.0” - 11 BSPT belső csőmenet

1-1/2"-11 BSP külső csőmenet

Y2-E52A, Y2-E52A-Z

DN80, PN16 karima

2-1/2"-11 BSP külső csőmenet

Y2-E53A, Y2-E53A-Z

DN80, PN16 karima

1-1/2"-11 BSP külső csőmenet



A távvezérlés gyakorlatilag teljesen megegyezik a TFT kisebb EF1 RC vízágyújának vezérlésével. A távvezérlést a Minimális méret, maximális teljesítmény – TFT EF1 RC távvezérelt vízágyú II. cikk ismerteti.

A következő rész a TORNADO RC vízágyúkhoz javasolt vízágyúfejekkel és szelepkészletekkel fog foglalkozni.



Laczkó Péter
divízióvezető
SziFire Kft.
T: +36-30-248-64-89
E-mail: peter.laczko@szifire.hu
www.szifire.hu
